Лаборатория «Татхимполимер» выполняет полный цикл работ по реверс-инжинирингу изношенных, поврежденных или импортных деталей в условиях отсутствия оригинальной конструкторской документации. Проекты реализуются силами штатных метрологов, специалистов по CAD-моделированию и технологов полимерного производства.

Мы обеспечиваем точную оцифровку физических объектов, построение параметрических твердотельных моделей и последующее изготовление деталей методами классического (ЧПУ-обработка) или аддитивного производства.

Обратный инжиниринг и промышленное 3D-сканирование

Лаборатория Татхимполимер

Подробное описание технологии и этапов:

Воспроизведение геометрии и структуры изделия строится на строго последовательных этапах контроля качества, исключающих погрешности при сопряжении готовой детали в узлах оборудования.

1. 3D-сканирование

С помощью оптических или лазерных сканеров снимаются точные геометрические данные физической детали. На выходе получается «облако точек» или полигональная сетка (STL-модель)

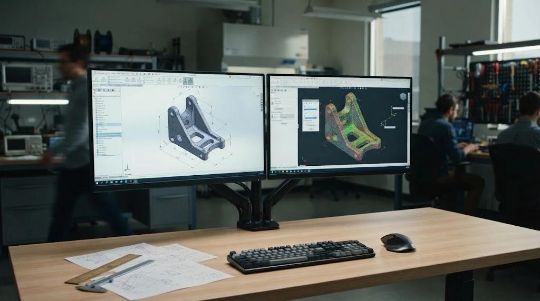

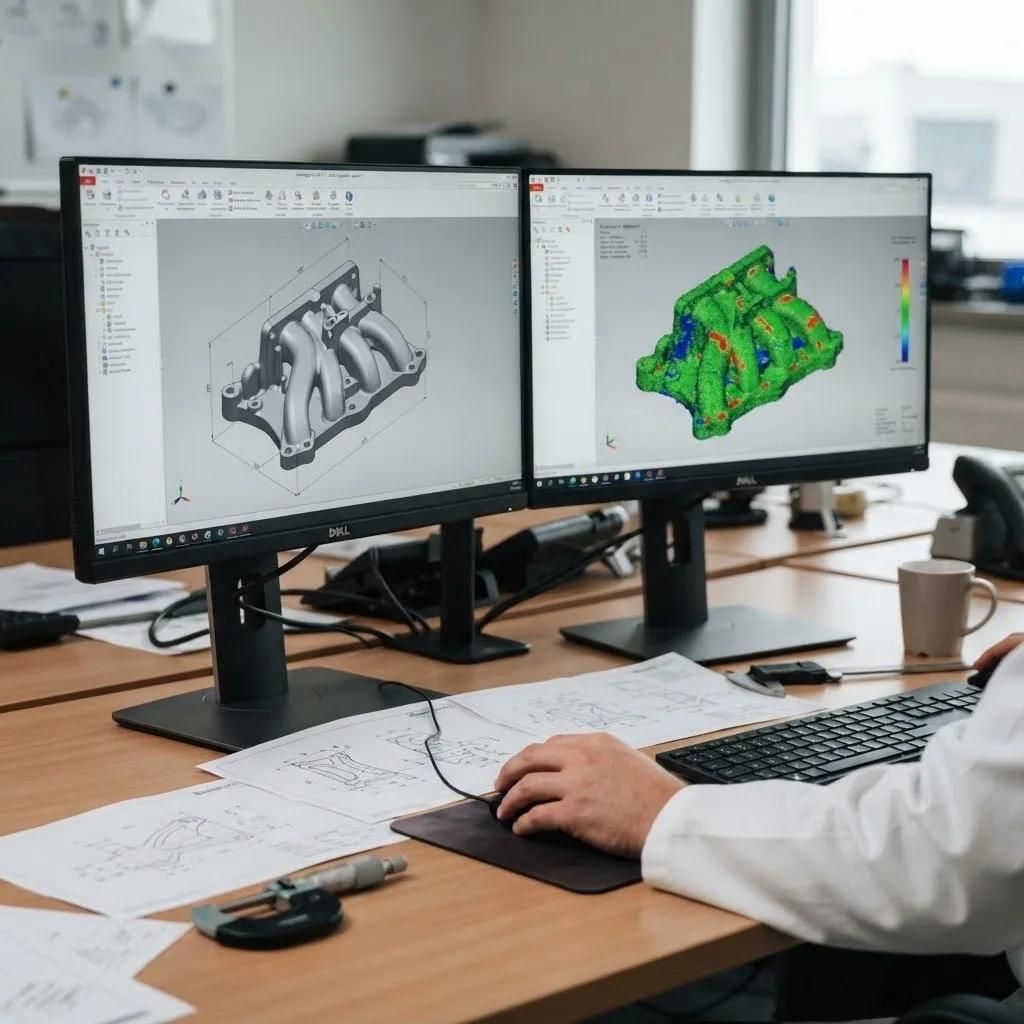

2. Параметризация

Полученная сетка импортируется в специализированный CAD-софт. Инженер строит по ней чистую твердотельную или поверхностную параметрическую 3D-модель (восстанавливает конструкторское намерение, убирает дефекты износа)

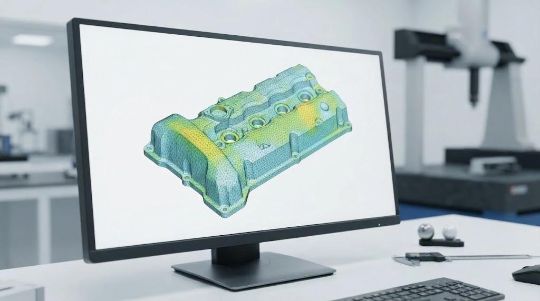

3. Контроль отклонений

Готовая CAD-модель накладывается на исходный скан для создания цветовой карты отклонений (которая показывает погрешности с точностью до микронов)

4. изготовление

По финальной 3D-модели деталь запускается в производство методами классической мехобработки или аддитивных технологий

Области применения

Метод обратного проектирования применяется как для оперативного ремонта оборудования, так и для решения долгосрочных производственных задач в рамках импортозамещения и локализации компонентов

Восстановление изношенных и сломанных деталей:

Производство дубликатов импортных или снятых с производства компонентов для промышленного оборудования, спецтехники и станков без чертежей

Импортозамещение и локализация:

Быстрое освоение выпуска аналогов зарубежных комплектующих для автомобилестроения, авиации, энергетики и медицины

Модернизация и тюнинг:

Проектирование новых элементов, которые должны идеально стыковаться с уже существующим кузовом или агрегатом (например, обвесы для авто, элементы сопряжения)

Архивы и цифровое хранение:

Создание виртуальных складов запчастей. Вместо хранения физических деталей на складе компания хранит их 3D-модели и изготавливает строго по запросу

Какое оборудование и софт используются в лаборатории

Для обеспечения нормативной точности, контроля допусков и верификации физико-механических свойств готовых изделий применяется комплекс профильного оборудования и специализированного ПО

Системы 3D-сканирования

Ручные лазерные/оптические сканеры: Модели вроде Shining 3D EinScan или Artec 3D (мобильны, подходят для деталей сложных форм прямо в цеху или лаборатории).

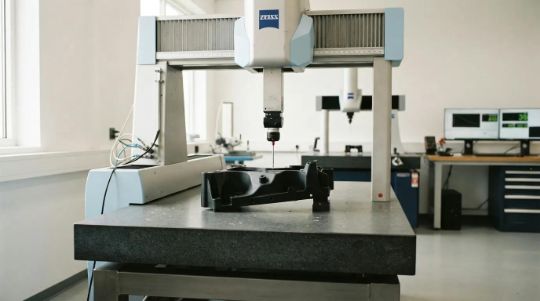

Стационарные метрологические системы: Сканеры на оптических трекерах (для крупногабаритных объектов) и координатно-измерительные машины (КИМ) для субмикронной точности

Kathy Reyes

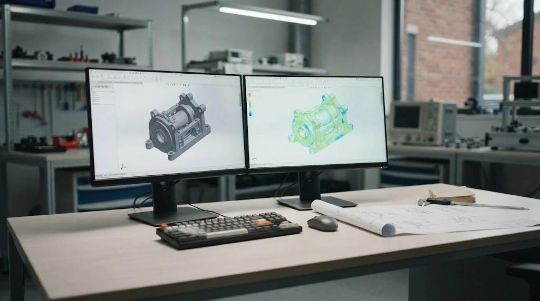

Программное обеспечение (ПО)

Для обработки сканов и реверса: Geomagic Design X, QUICKSURFACE или модули для SolidWorks.

Для контроля геометрии: GOM Inspect или Geomagic Control X

William Sh.

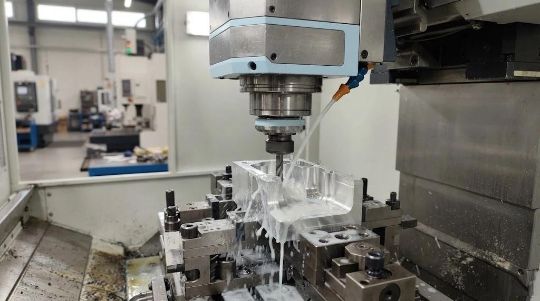

Производственное оборудование

Аддитивное производство (3D-печать): Промышленные 3D-принтеры для печати металлами (технологии SLM/DMLS), инженерными пластиками (FDM/FFF, SLS) и фотополимерными смолами (SLA/DLP).

Классическое производство: Высокоточные многоосевые фрезерные и токарные станки с ЧПУ (CNC) для обработки металлов, пластмасс и дерева

James Doe

Построение параметрических моделей

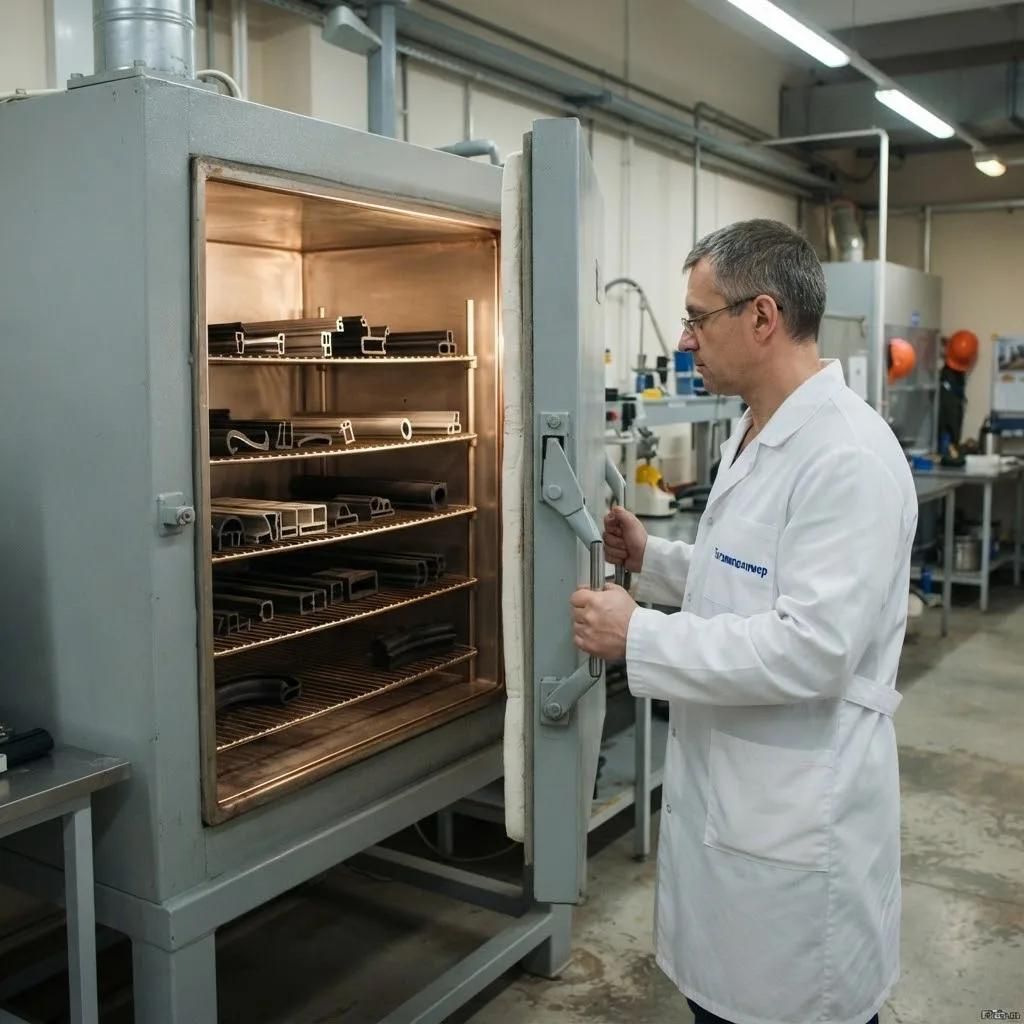

Термо-стабилизация изделий

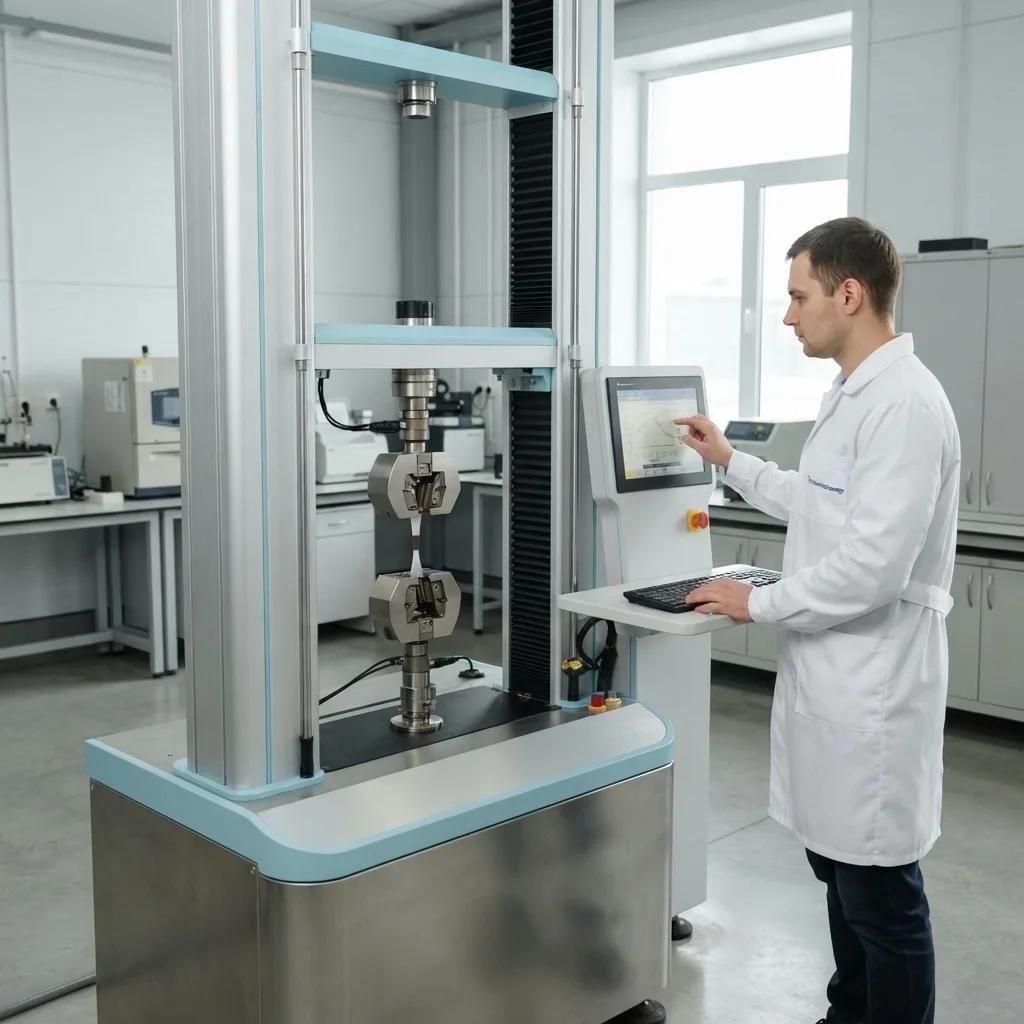

Тестирование на прочность

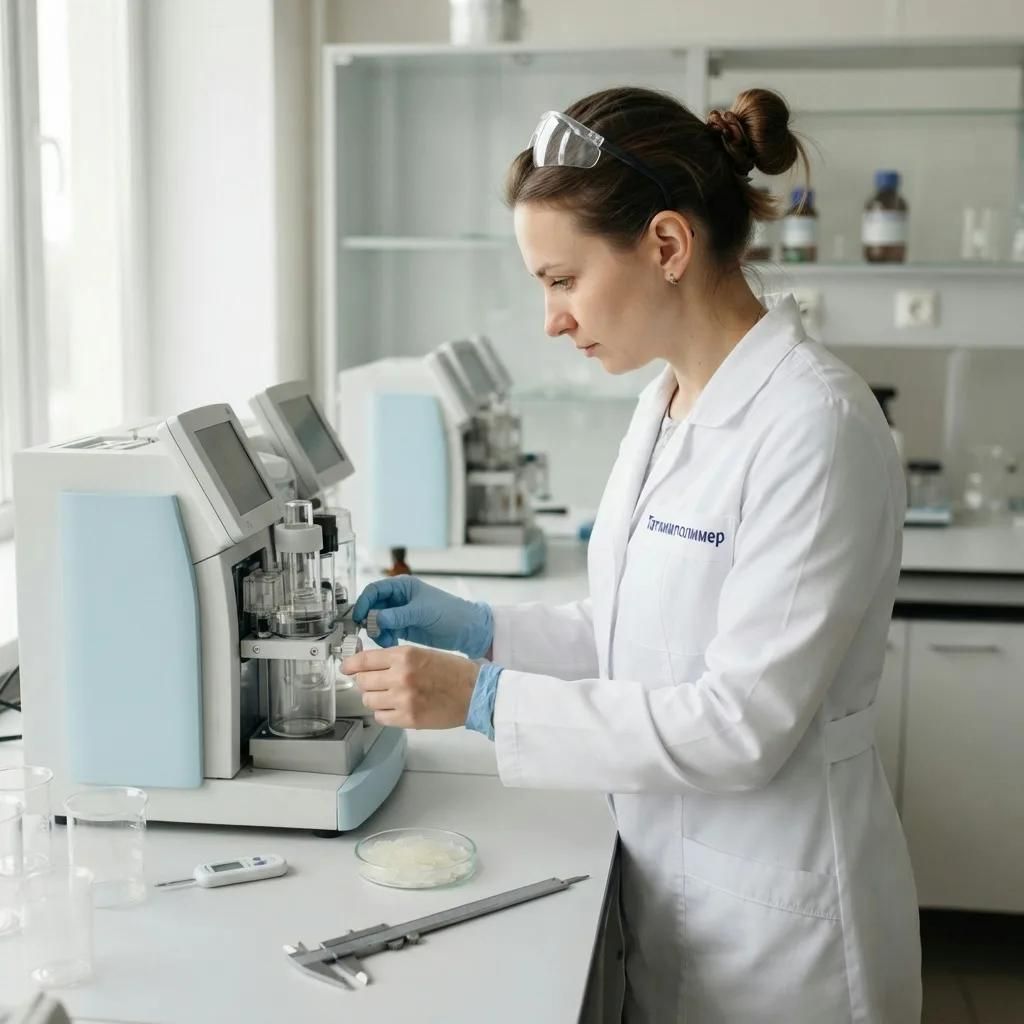

Анализ полимерного сырья

3D-оцифровка
геометрии
